| Gambar 1. Prosesor |
Central Processing Unit (CPU) merujuk kepada perangkat keras komputer yang memahami dan melaksanakan perintah dan data dari perangkat lunak. Istilah lain, pemroses/prosesor (processor), sering digunakan untuk menyebut CPU. Adapun mikroprosesor adalah CPU yang diproduksi dalam sirkuit terpadu, seringkali dalam sebuah paket sirkuit terpadu-tunggal. Sejak pertengahan tahun 1970-an, mikroprosesor sirkuit terpadu-tunggal ini telah umum digunakan dan menajadi aspek penting dalam penerapan CPU.
A. KOMPONEN CPU
Komponen CPU terbagi menjadi beberapa macam, yaitu :
1. Unit Kontrol yang mampu mengatur jalannya program. CPU bertugas mengontrol komputer sehingga terjadi sinkronisasi kerja antarkomponen dalam menjalankan fungsi-fungsi operasinya termasuk dalam tanggung jawab unit kontrol adalah mengambil intruksi-intruksi dari memori utama dan menentukan jenis intruksi tersebut.
2. Register merupakan alat penyimpanan kecil yang mempunyai kecepatan akses cukup tinggi, yang digunakan untuk menyimpan data dan/atau instruksi yang sedang diproses. Memori ini bersifat sementara, biasanya digunakan untuk menyimpan data saat diolah ataupun data untuk pengolahan selanjutnya.
3. ALU unit ini yang bertugas untuk melakukan operasi aritmetika dan operasi logika berdasar instruksi yang ditentukan. Tugas lain dari ALU adalah melakukan keputusan dari suatu operasi logika sesuai dengan instruksi program. Operasi logika meliputi perbandingan dua operand dengan menggunakan operator logika tertentu seperti, sama dengan (=), kurang dari (<), lebih besar dari (>), dll.
4. CPU Interconnections adalah sisem koneksi dan bus yang menghubungkan komponen internal CPU yaitu, ALU, Unit Kontrol dan Register-Register serta dengan bus-bus eksternal CPU yang menghubungkan dengan sistem lainnya seperti memori utama, piranti masukan/keluaran.
B. CARA KERJA CPU
 |

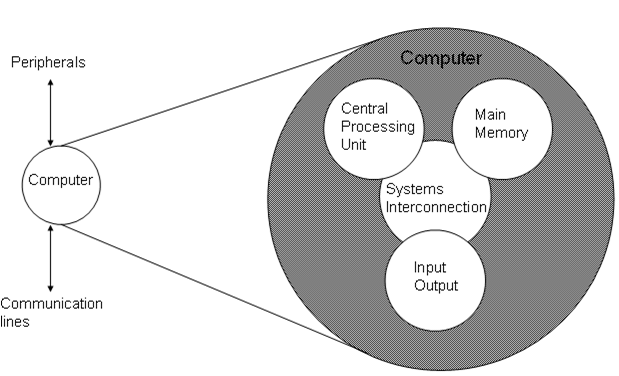

| Gambar 2. Central Processing Unit |
Saat data dan/atau instruksi dimasukkan ke processing-devices, pertama
sekali diletakkan di MAA (melalui Input-storage); apabila berbentuk
instruksi ditampung oleh Control Unit di Program-storage, namun apabila berbentuk data ditampung di Working-storage).
Jika register siap untuk menerima pengerjaan eksekusi, maka Control
Unit akan mengambil instruksi dari Program-storage untuk ditampungkan ke
Instruction Register, sedangkan alamat memori yang berisikan instruksi
tersebut ditampung di Program Counter.
Sedangkan data diambil oleh
Control Unit dari Working-storage untuk ditampung di General-purpose register (dalam hal ini di Operand-register).
Jika berdasar instruksi pengerjaan yang dilakukan adalah arithmatika
dan logika, maka ALU akan mengambil alih operasi untuk mengerjakan
berdasar instruksi yang ditetapkan. Hasilnya ditampung di Akumulator.
Apabila hasil pengolahan telah selesai, maka Control Unit akan mengambil hasil pengolahan di Accumulator untuk ditampung kembali ke Working-storage. Jika pengerjaan keseluruhan telah selesai, maka Control Unit akan menjemput hasil pengolahan dari Working-storage untuk ditampung ke Output-storage. Lalu selanjutnya dari Output-storage, hasil pengolahan akan ditampilkan ke output-devices.
C. FUNGSI CPU
CPU berfungsi seperti kalkulator, hanya saja CPU jauh lebih kuat daya pemrosesannya. Fungsi utama dari CPU adalah melakukan operasi aritmatika dan logika terhadap data yang diambil dari memori atau dari informasi yang dimasukkan melalui beberapa perangkat keras, seperti papan tombol, pemindai, tuas kontrol, maupun tetikus.
CPU dikontrol menggunakan sekumpulan instruksi perangkat lunak komputer. Perangkat lunak tersebut dapat dijalankan oleh CPU dengan membacanya dari media penyimpan, seperti cakram keras, disket, cakram padat, maupun pita perekam. Instruksi-instruksi tersebut kemudian disimpan terlebih dahulu pada memori fisik (MAA), yang mana setiap instruksi akan diberi alamat unik yang disebut alamat memori. Selanjutnya, CPU dapat mengakses data-data pada MAA dengan menentukan alamat data yang dikehendaki.
Saat sebuah program dieksekusi, data mengalir dari RAM ke sebuah unit yang disebut dengan bus, yang menghubungkan antara CPU dengan MAA. Data kemudian didekode dengan menggunakan unit proses yang disebut sebagai pendekoder instruksi yang sanggup menerjemahkan instruksi. Data kemudian berjalan ke unit aritmatika dan logika (ALU) yang melakukan kalkulasi dan perbandingan. Data bisa jadi disimpan sementara oleh ALU dalam sebuah lokasi memori yang disebut dengan register supaya dapat diambil kembali dengan cepat untuk diolah.
ALU dapat melakukan operasi-operasi tertentu, meliputi penjumlahan, perkalian, pengurangan, pengujian kondisi terhadap data dalam register, hingga mengirimkan hasil pemrosesannya kembali ke memori fisik, media penyimpan, atau register apabila akan mengolah hasil pemrosesan lagi. Selama proses ini terjadi, sebuah unit dalam CPU yang disebut dengan penghitung program akan memantau instruksi yang sukses dijalankan supaya instruksi tersebut dapat dieksekusi dengan urutan yang benar dan sesuai.
ALU dapat melakukan operasi-operasi tertentu, meliputi penjumlahan, perkalian, pengurangan, pengujian kondisi terhadap data dalam register, hingga mengirimkan hasil pemrosesannya kembali ke memori fisik, media penyimpan, atau register apabila akan mengolah hasil pemrosesan lagi. Selama proses ini terjadi, sebuah unit dalam CPU yang disebut dengan penghitung program akan memantau instruksi yang sukses dijalankan supaya instruksi tersebut dapat dieksekusi dengan urutan yang benar dan sesuai.
D. SISTEM BUS
BUS sistem terdiri dari sejumlah bus yang berlainan yang menyediakan jalan antara dua buah komponen yang menghubungkan komponen-kompoen utama komputer (CPU, Memori. I/O). Sistem bus adalah penghubunga bagis keseluruhan komponen-komponen dalam menjalankan tugasnya.
Sruktur Sistem BUS
1. Saluran data
Saluran data memberikan lintasan bagi perpindahan data antara dua modul sistem. Lebar bus data perupakan faktor penting dalam menentukan kinerja sistem secara keseluruhan.
2. Saluran Alamat
Saluran alamat digunakan untuk menandakan sumber atau tujuan data pada bus data.
3. Saluran Kontrol
Saluran kontrol digunakan untuk mengontrol akses ke saluran alamat dan penggunaan data.
Beberapa BUS utama dalam sistem komputer modern adalah sebagai berikut :
1. Bus Processor. Bus ini merupakan bus tercepat dalam sistem dan menjadi bus inti dalam chipset dan motherboard. Bus ini utamanya digunakan oleh prosesor untuk meneruskan informasi dari prosesor ke chace atau memori utama ke chipset kontrolir memori (Northbridge, MCH, atau SPP). Bus ini juga terbagi atas beberapa macam, yakni Front-Side Bus, HyperTransport bus, dan beberapa bus lainnya. Sistem komputer selain Intel x86 mungkin memiliki bus-nya sendiri-sendiri. Bus ini berjalan pada kecepatan 100 MHz, 133 MHz, 200 MHz, 266 MHz, 400 MHz, 533 MHz, 800 MHz, 1000 MHz atau 1066 MHz. Umumnya, bus ini memiliki lebar lajur 64-bit, sehingga setiap detaknya ia mampu mentransfer 8 byte.
2. Bus AGP (Accelerated Graphic Port). Bus ini merupakan bus yang didesain secara spesifik untuk kartu grafis. Bus ini berjalan pada kecepatan 66 MHz (mode AGP 1x), 133 MHz (mode AGP 2x), atau 533 MHz (mode AGP 8x) pada lebar jalur 32-bit, sehingga bandwidth maksimum yang dapat diraih adalah 2133 MByte/s. Umumnya, bus ini terkoneksi ke chipset pengatur memori (Northbridge, Intel Memory Controller Hub, atau NVIDIA nForce SPP). Sebuah sistem hanya dapat menampung satu buah bus AGP. Mulai tahun 2005, saat PCI Express mulai marak digunakan, bus AGP ditinggalkan.
3. Bus PCI (Peripherals Component Interconnect). Bus PCI tidak tergantung prosesor dan berfungsi sebagai bus peripheral. Bus ini memiliki kinerja tinggi untuk sistem I/O berkecepatan tinggi. Bus ini berjalan pada kecepatan 33 MHz dengan lebar lajur 32-bit. Bus ini ditemukan pada hampir semua komputer PC yang beredar, dari mulai prosesor Intel 486 karena memang banyak kartu yang menggunakan bus ini, bahkan hingga saat ini. Bus ini dikontrol oleh chipset pengatur memori (northbridge, Intel MCH) atau Southbridge (Intel ICH, atau NVIDIA nForce MCP).
4. Bus PCI Express (Peripherals Component Interconnect Express)
5. Bus PCI-X
6. Bus ISA (Industry Standard Architecture)
7. Bus EISA (Extended Industry Standard Architecute)
8. Bus MCA (Micro Channel Architecture)
9. Bus SCSI (Small Computer System Interface). Bus ini diperkenalkan oleh Macintosh pada tahun 1984. SCSI merupakan antarmuka standar untuk drive CD-ROM, peralatan audio, harddisk, dan perangkat penyimpanan eksternal berukuran besar.
10. Bus USB (Universal Serial Bus). Bus ini dikembangkan oleh tujuh vendor komputer, yaitu Compaq, DEC, IBM, Intel, Microsoft, NEC, dan Northern Telecom. Bus ini ditujukan bagi perangkat yang memiliki kecepatan rendah seperti keyboard, mouse, dan printer karena tidak akan efisien jika perangkat yang berkecepatan rendah dipasang pada bus berkecepatan tinggi seperti PCI.
BUS sistem terdiri dari sejumlah bus yang berlainan yang menyediakan jalan antara dua buah komponen yang menghubungkan komponen-kompoen utama komputer (CPU, Memori. I/O). Sistem bus adalah penghubunga bagis keseluruhan komponen-komponen dalam menjalankan tugasnya.
 |
| Gambar 3. Skema Interkoneksi ke BUS |
Sruktur Sistem BUS
1. Saluran data
Saluran data memberikan lintasan bagi perpindahan data antara dua modul sistem. Lebar bus data perupakan faktor penting dalam menentukan kinerja sistem secara keseluruhan.
2. Saluran Alamat
Saluran alamat digunakan untuk menandakan sumber atau tujuan data pada bus data.
3. Saluran Kontrol
Saluran kontrol digunakan untuk mengontrol akses ke saluran alamat dan penggunaan data.
Beberapa BUS utama dalam sistem komputer modern adalah sebagai berikut :
1. Bus Processor. Bus ini merupakan bus tercepat dalam sistem dan menjadi bus inti dalam chipset dan motherboard. Bus ini utamanya digunakan oleh prosesor untuk meneruskan informasi dari prosesor ke chace atau memori utama ke chipset kontrolir memori (Northbridge, MCH, atau SPP). Bus ini juga terbagi atas beberapa macam, yakni Front-Side Bus, HyperTransport bus, dan beberapa bus lainnya. Sistem komputer selain Intel x86 mungkin memiliki bus-nya sendiri-sendiri. Bus ini berjalan pada kecepatan 100 MHz, 133 MHz, 200 MHz, 266 MHz, 400 MHz, 533 MHz, 800 MHz, 1000 MHz atau 1066 MHz. Umumnya, bus ini memiliki lebar lajur 64-bit, sehingga setiap detaknya ia mampu mentransfer 8 byte.
2. Bus AGP (Accelerated Graphic Port). Bus ini merupakan bus yang didesain secara spesifik untuk kartu grafis. Bus ini berjalan pada kecepatan 66 MHz (mode AGP 1x), 133 MHz (mode AGP 2x), atau 533 MHz (mode AGP 8x) pada lebar jalur 32-bit, sehingga bandwidth maksimum yang dapat diraih adalah 2133 MByte/s. Umumnya, bus ini terkoneksi ke chipset pengatur memori (Northbridge, Intel Memory Controller Hub, atau NVIDIA nForce SPP). Sebuah sistem hanya dapat menampung satu buah bus AGP. Mulai tahun 2005, saat PCI Express mulai marak digunakan, bus AGP ditinggalkan.
3. Bus PCI (Peripherals Component Interconnect). Bus PCI tidak tergantung prosesor dan berfungsi sebagai bus peripheral. Bus ini memiliki kinerja tinggi untuk sistem I/O berkecepatan tinggi. Bus ini berjalan pada kecepatan 33 MHz dengan lebar lajur 32-bit. Bus ini ditemukan pada hampir semua komputer PC yang beredar, dari mulai prosesor Intel 486 karena memang banyak kartu yang menggunakan bus ini, bahkan hingga saat ini. Bus ini dikontrol oleh chipset pengatur memori (northbridge, Intel MCH) atau Southbridge (Intel ICH, atau NVIDIA nForce MCP).
4. Bus PCI Express (Peripherals Component Interconnect Express)
5. Bus PCI-X
6. Bus ISA (Industry Standard Architecture)
7. Bus EISA (Extended Industry Standard Architecute)
8. Bus MCA (Micro Channel Architecture)
9. Bus SCSI (Small Computer System Interface). Bus ini diperkenalkan oleh Macintosh pada tahun 1984. SCSI merupakan antarmuka standar untuk drive CD-ROM, peralatan audio, harddisk, dan perangkat penyimpanan eksternal berukuran besar.
10. Bus USB (Universal Serial Bus). Bus ini dikembangkan oleh tujuh vendor komputer, yaitu Compaq, DEC, IBM, Intel, Microsoft, NEC, dan Northern Telecom. Bus ini ditujukan bagi perangkat yang memiliki kecepatan rendah seperti keyboard, mouse, dan printer karena tidak akan efisien jika perangkat yang berkecepatan rendah dipasang pada bus berkecepatan tinggi seperti PCI.
